Elektroniczny zapłonnik impulsowy do lamp wyładowczych

Oferta handlowa ELKAR pokrywa zapotrzebowanie na urządzenia zapłonowe stosowane w oprawach oświetleniowych, na które istnieje największe zainteresowanie w Europie. Prowadzone prace rozwojowe zapewniają stały wzrost jakości produktu i spełnienie wymagań klienta.
Na produkowane urządzenia udzielana jest 2-letnia gwarancja.

Opis produktu

Zapłonnik jest to urządzenie wytwarzające odpowiednie warunki elektryczne potrzebne do zapłonu lampy wyładowczej. Prawidłowo dobrany zapłonnik gwarantuje właściwą pracę lampy w optymalnych warunkach, poprawiających skuteczność świetlną i zwiększających żywotność lampy.
Elektroniczne zapłonniki impulsowe typu ZS i ZSI należą do grupy urządzeń zapłonowych, przeznaczonych do zapłonu lamp sodowych - HS i metalohalogenkowych - HI zasilanych prądem przemiennym 50 lub 60 Hz, o napięciu od 220 V do 240 V. Dobór zapłonnika jest możliwy do każdej lampy o mocy od 35 W do 2 000 W.
Zapłonniki tego typu zapewniają niezbędne warunki do zapłonu lampy poprzez wytwarzanie impulsów napięciowych o określonych parametrach. Wartość impulsów zapłonowych nie zależy od wartości napięcia zasilającego. Pewność zaświecenia lampy zagwarantowana jest poprzez odpowiednią ilość generowanych przez zapłonnik impulsów.

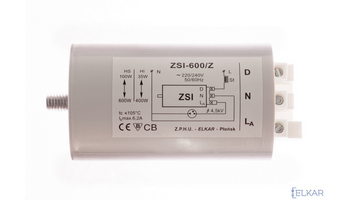

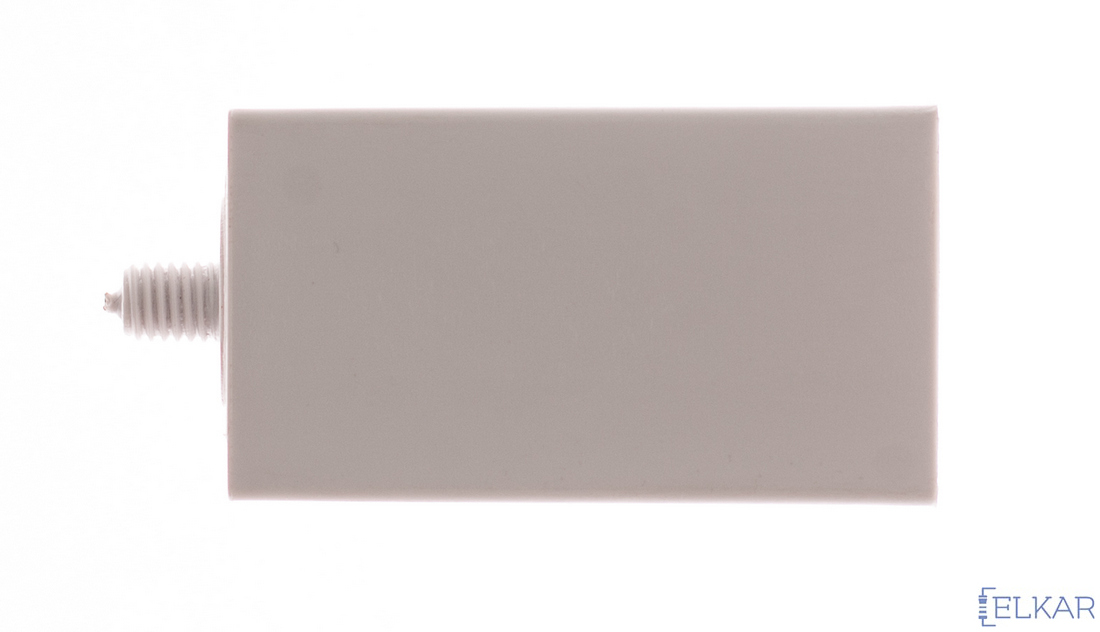

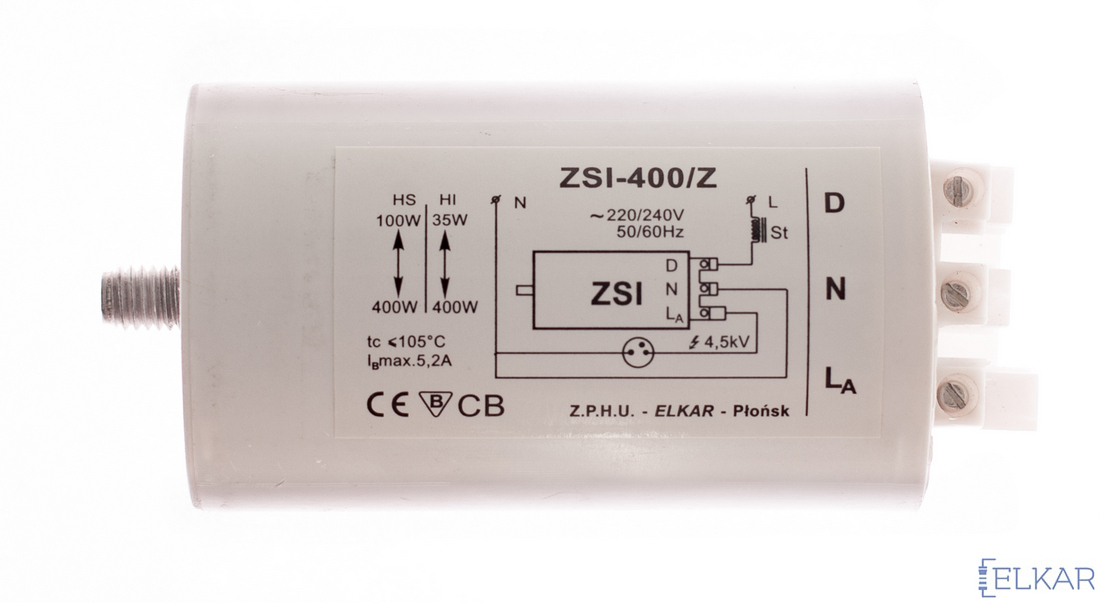

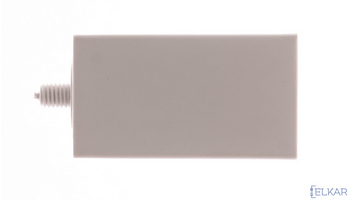

Zapłonniki wymagają osłony oprawy oświetleniowej w celu ochrony przed przypadkowym dotykiem odsłoniętej elektrycznej części przyłączeniowej. Izolacyjna obudowa zapłonnika gwarantuje zabezpieczenie przed wnikaniem pyłu i wilgoci. Odporna jest na warunki atmosferyczne, korozję i udary mechaniczne. Do zamocowania zapłonnika służy izolowany trzpień obudowy M 8.

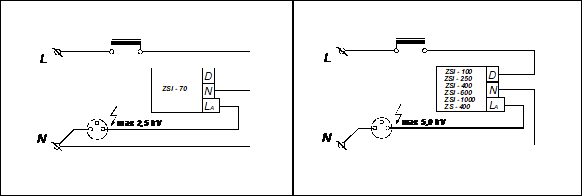

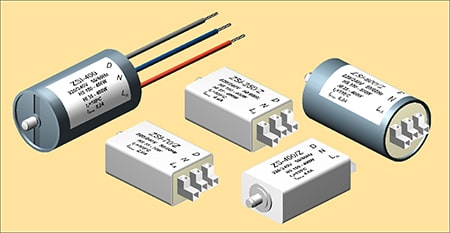

Połączenie elektryczne z lampą i statecznikiem jest możliwe za pomocą przewodów przyłączanych do zacisków złącza śrubowego zapłonnika. Złącze przystosowane jest do połączenia przewodów o przekroju znamionowym żyły do 2,5 mm2. Istnieje także możliwość wykonania zapłonnika z przewodami przyłączeniowymi na stałe wyprowadzonymi z wnętrza obudowy, z końcówkami odizolowanymi i ocynowanymi. Rodzaj przewodu i długość do uzgodnienia.

Trwałość i bezpieczeństwo

Każdy zapłonnik, po montażu, poddawany jest 3-krotnym ręcznym testom przez wyspecjalizowanego kontrolera.
Sprawdzane są: wysokość oraz szerokość impulsu zapłonowego, ilość gwarantowanych impulsów zapłonowych w określonym czasie oraz wielokrotny, bezpośredni zapłon określonej lampy.
Obudowa wykonana jest z izolacyjnego tworzywa sztucznego z włóknem szklanym dzięki czemu nie koroduje i nie daje żadnych możliwości przepięć i zwarć.

Materiały najwyższej jakości

ELKAR	KONKURENCJA
układ zapłonowy hermetyzowany poprzez zalanie elektroniki masą poliuretanową w obudowie gwarantującej szczelność i odporność na wstrząsy i wibracje (np. mosty, drogi, hale produkcyjne i sportowe, pływalnie itp.)	elektronika zasypywana z oszczędności kwarcem i zalana powierzchownie żywicą lub impregnowana lakierem i zamknięta w zatrzaskowej obudowie - nie zabezpiecza przed wilgocią ani wstrząsami
wysoko-temperaturowe elementy elektroniczne dające możliwość pracy do 105°C (np. obiekty szklarniowe)	elementy elektroniczne dające możliwość pracy do 90°C
od 6 do 12 impulsów zapłonowych (wszystkie rodzaje lamp sodowych i metalohalogenkowych)	przeważnie 1 impuls zapłonowy (lampy sodowe i niektóre metalohalogenkowe)

Dane techniczne

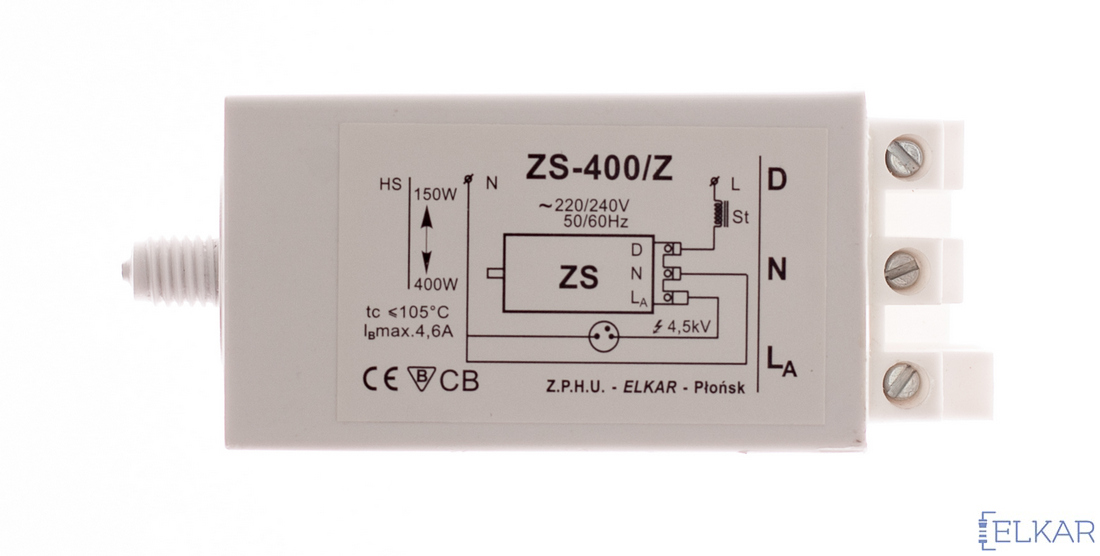

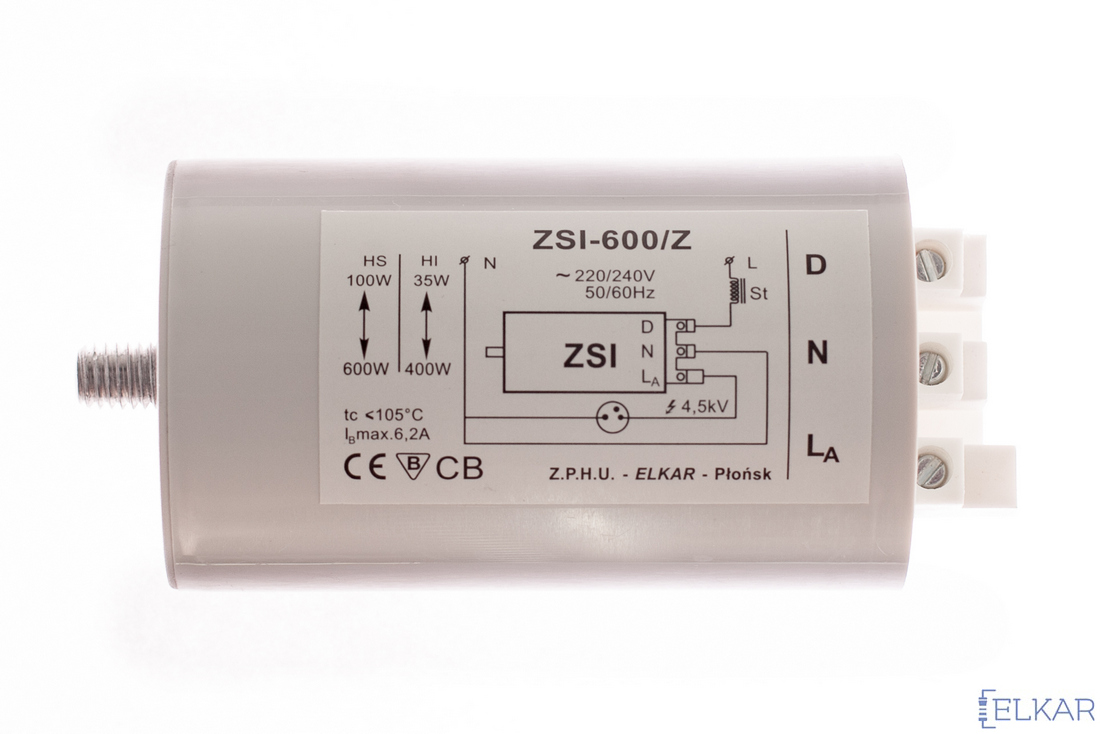

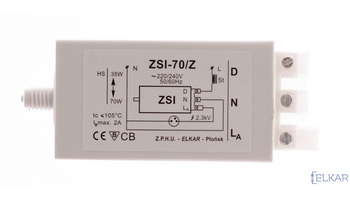

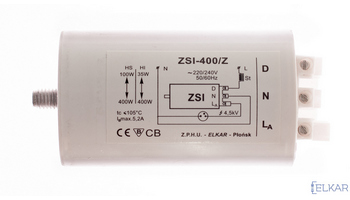

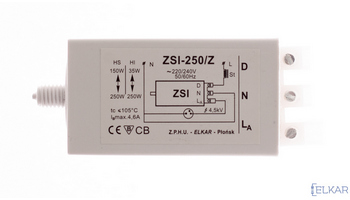

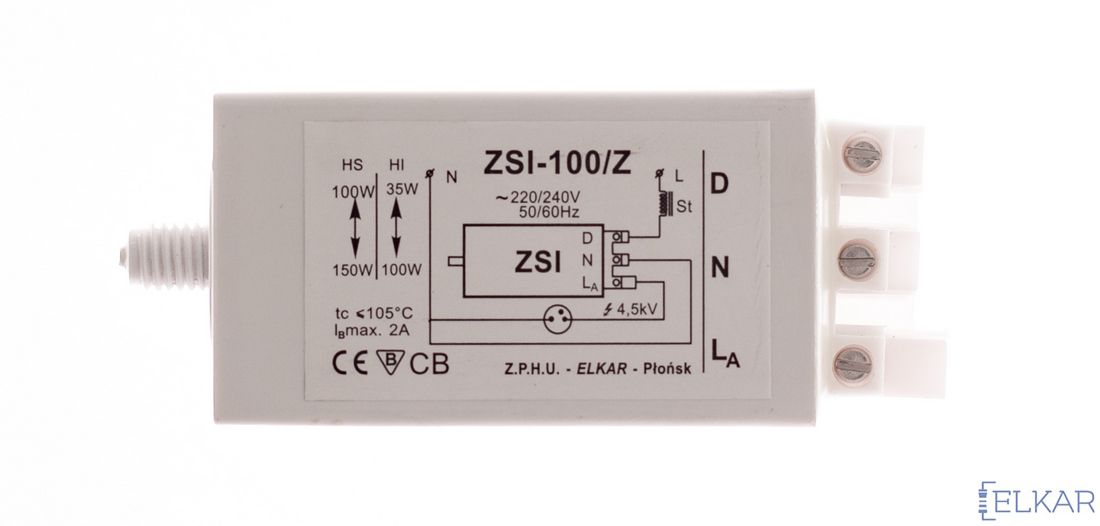

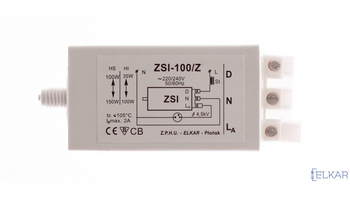

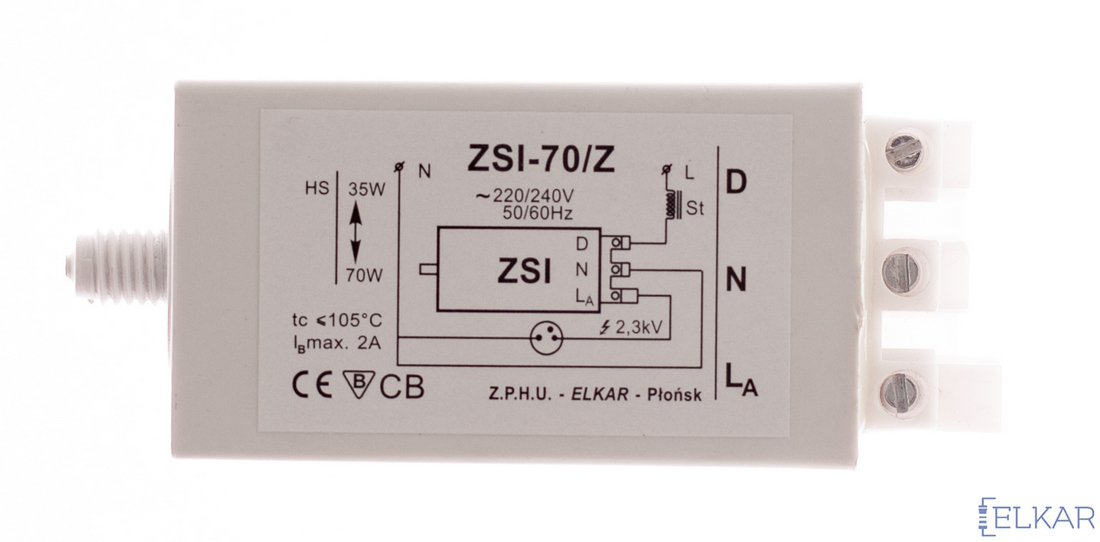

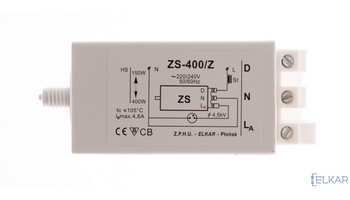

Typ zapłonnika	ZS - 400	ZSI - 70	ZSI - 100	ZSI - 250	ZSI - 400	ZSI - 600	ZSI - 1000
Napięcie znamionowe	250 V_AC
Napięcie zasilające	od 220 V do 240 V
Częstotliwość znamionowa	50 Hz lub 60 Hz
Typ i moc lamp, do których urządzenie jest przewidziane	HS - do lamp sodowych
	od 150 W do 400 W	od 35 W do 70 W	od 100 W do 250 W	od 150 W do 400 W	od 100 W do 400 W	od 100 W do 600 W	od 100 W do 1000 W
	HI - do lamp metalohalogenkowych
			od 35 W do 250 W	od 35 W do 400 W	od 35 W do 400 W		od 35 W do 2000 W
Maksymalny dopuszczalny prąd lampy I_Bmax.	4,6 A	2,0 A	3,0 A	4,6 A	5,2 A	6,2 A	12 A
Maksymalne obciążenie pojemnościowe	100 pF	250 pF	150 pF	120 pF	110 pF	100 pF	100 pF
Wartość szczytowa impulsu	od 3,5 kV do 4,5 kV	od 1,8 kV do 2,3 kV	od 4,0 kV do 4,5 kV	od 3,5 kV do 4,5 kV	od 4,0 kV do 4,5 kV	od 3,5 kV do 4,5 kV	od 3,5 kV do 4,5 kV
Szerokość impulsu	≥ 1,0 µsek przy 2,6 kV	≥ 2,0 µsek przy 1,6 kV	≥ 2,0 µsek przy 2,6 kV	≥ 1,5 µsek przy 2,6 kV	≥ 2 µsek przy 2,6 kV
Liczba impulsów w połówce sinusoidy	≥ 1	3 ÷ 5	2 ÷ 4	2 ÷ 3	2 ÷ 4	2 ÷ 3	2 ÷ 4
Odstęp między impulsami	≤ 0,3 msek
Miejsce występowania impulsów	60 - 90° el	60 - 90° el / 240 - 270° el
Napięcie zadziałania	170-198 V	180-198 V
Trwałość	25 000 cykli
Maksymalna znamionowa temperatura pracy t_c (obudowy)	105°C
Rezystancja izolacji	≥ 2MΩ
Wytrzymałość elektryczna izolacji	1500 V
Wskaźnik odporności na prądy pełzające	PTI 100
Stopień zabezpieczenia przed wnikaniem pyłu i wilgoci	IP 54
Sposób instalowania	do wbudowania
Masa	200 g	180 g	190 g	200 g	370 g	370 g	610 g

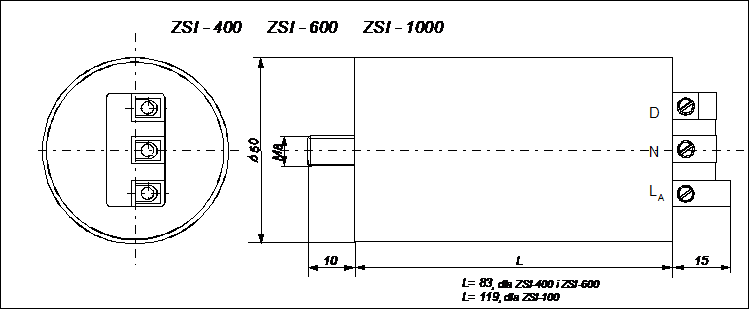

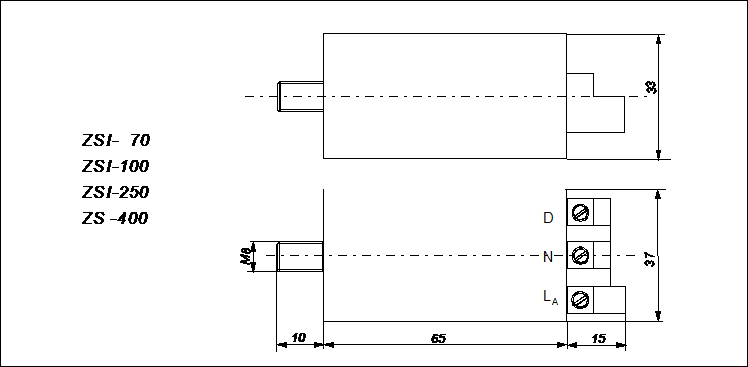

Wymiary	wg rysunków
Certyfikat CB
Deklaracja zgodności CE
Pozostałe wymagania wg PN-EN 60921:2002 i PN-EN-60923:2002

Nasze produkty są zamiennikami układów firm Vossloh, Tridonic, Philips, ELGO

Zapłonnik ELKAR	ZS - 400	ZS - 70 ZSI - 70	ZSI - 100	ZSI - 250	ZSI - 400	ZSI - 600	ZSI - 1000
Vossloh	Z - 400	Z - 70	Z - 250	Z - 250	Z - 250 Z - 400 Z - 400M	Z - 600	Z - 1000
Tridonic	ZRM 1,8-ES/B	ZRM 2-ES/B	ZRM 1,8-ES/B ZRM 100	ZRM 4,5-ES/B ZRM 6-ES/B	ZRM 4,5-ES/B ZRM 6-ES/B	ZRM 8-ES/B	ZRM 12/B001
Philips	SU 40S	SU 10S	SU 20S	SU 20S	SU 40S
ELGO	IDS - 4.1	IDS - 2				IDS - 6
